ZCR01 PCR聚烯烃热收缩膜

真是一个不少适用PCR回料（Post Customer Recycled material 消費后再收集料）为之产的聚烯烃热缩水膜，膜中PCR料占有比率30%，该膜已使用了GRS4.0企业认证证书（世界收集规范标准企业认证证书）。

该膜除运用巨大PCR回料外，其研发技艺与ZDF01一般是一样的，产品的功能及软件层面，与ZDF01膜也一般是一样的，同样是具有着磁学的性能好、热封性好，回缩率高等专科学校优势之处，对各项包装设计机的顺应性也更好。

常规厚度：15um、19um、25um。

新产品性能指标下载使用

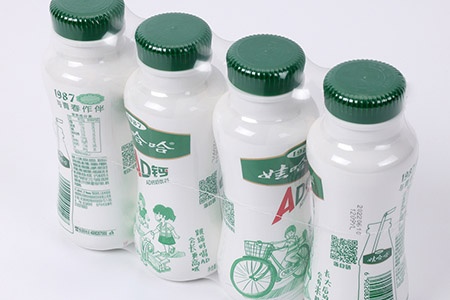

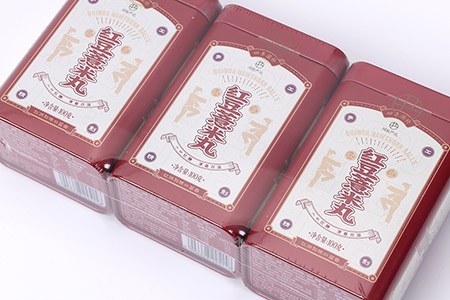

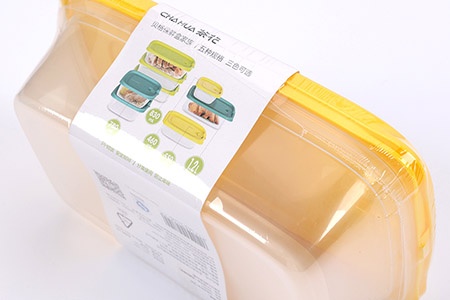

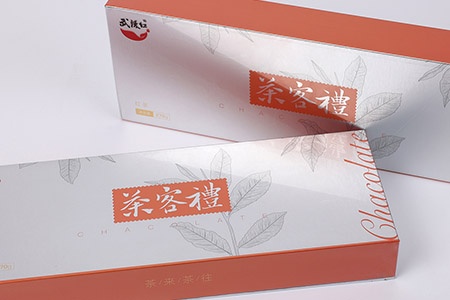

产品应用

性能参数

TEST ITEM		UNIT	ASTM TEST	TYPICAL VALUES

INTRODUCTION
Post Consumer Recycling				30%Recycled post-consumer polyethylene(RM0193)
Gauge 厚度				15um		19um	25um	30um
TENSILE
Tensile Strength (MD) 拉伸强度		N/mm²	D882	115		110	90	88
Tensile Strength (TD)				110		105	85	80
Elongation(MD) 断裂伸长率		%		105		110	105	100
Elongation (TD)				100		105	95	90
TEAR 撕裂强度
MD at 400gm		gf	D1922	10.5		13.5	16.5	20.5
TD at 400gm				9.8		12.5	16.5	22.5
SEAL STRENGTH 热封强度
MD\Hot Wire Seal		N/mm	F88	0.85		0.95	1.15	1.35
TD\Hot Wire Seal				1.05		1.15	1.25	1.55
COF (Film To Film)		-
Static 静摩擦			D1894	0.20		0.18	0.22	0.23
Dynamic 动摩擦				0.20		0.18	0.22	0.23
OPTICS
Haze 雾度			D1003	3.5		3.8	4.0	4.3
Clarity 透明度			D1746	93.0		92.0	91.0	90.0
Gloss @ 45Deg 光泽度			D2457	85.0		82.0	80.0	81.0
BARRIER 阻隔性
Oxygen Transmission Rate 透氧率		cc/㎡/day	D3985	9200		8200	5600	4200
Water Vapor Transmission Rate 透水气率		gm/㎡/day	F1249	25.9		17.2	14.5	11.2
SHRINKAGEPROPERTIES 收缩性				MD	TD		MD	TD
Free Shrinkage 收缩率	100℃	%	D2732	17	26		14	23
	110℃			32	44		29	42
	120℃			54	59		53	60
	130℃			68	69		68	69
				MD	MD		TD	TD
Shrink Tension 收缩张力	100℃	Mpa	D2838	1.65	2.35		1.70	2.25
	110℃			2.55	3.20		2.65	3.45
	120℃			2.70	3.45		2.95	3.65
	130℃			2.45	3.10		2.75	3.20

MD\Machine Direction TD\Transverse Direction

Note:This information represents our best judgment on the work done, but the company assumes no liability whatsoever in connection with the use of information or findings contained herein.

综上所述文件是本大公司内部人员对比之数据源，只供分类。

老子有钱lzyq88

ZCR01 PCR聚烯烃热收缩膜

产品应用

性能参数
